Newquida 99 6001 - Teil 2
Gesamtübersicht, Tests, Getriebeüberarbeitung, Vor-/Nachläufer modifizieren

K800_IMG_9393.800
K800_IMG_9408.800
K800_IMG_9409.800
K800_IMG_9410.800
K800_IMG_9411.800
K800_IMG_9432.800

Fazit

Für den geringen Preis bekommt man nur das nötigste: Räder aus Kunststoff, einen Strom hungrigen Motor und eine einfache Fernsteuerung mit Billig-Sound. Sie soll bei mir jedoch nicht im Dauerbetrieb fahren, sondern die Gleise säubern für die analogen vom Schienenstrom abhängigen Loks. Zum Schneeräumen eignet sie sich allerdings nicht.

Hält man sich an die Standards im RC-Modellbau, müssen die Module nur zusammengesteckt werden. Das ist einfach und führt schnell zum Erfolg. Sender und Empfänger sowie die Steuermodule im Modell stimmen sich untereinander ab. Weiterhin ist die Technik so klein geworden, dass fast jede Lok damit ausgerüstet werden kann, ggf. mit Strom aus den Schienen, wenn für Akkus kein Platz ist.

GesamtĂĽbersicht

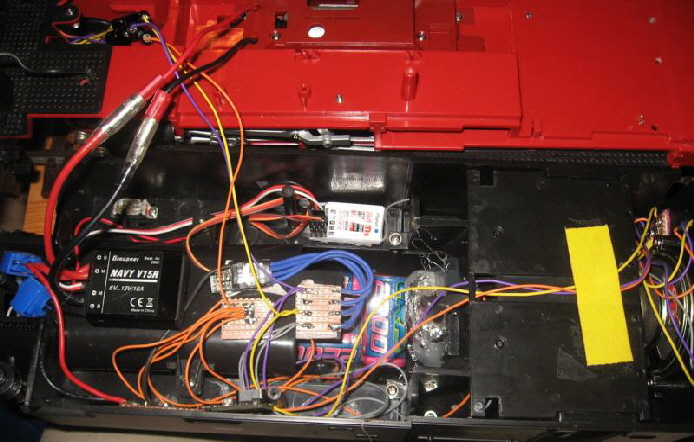

Hier alle verbauten Module nebst Verteilerplatinen.

  • am Fahrgestell, links oben: Ministecker zur Beleuchtung
  • darunter die Motorstromleitung (rot, schwarz) mit Kupplungen
  • Gehäuse links, blaue abzweige zum 5-V-Stromkreis
  • rechts davon der Fahrregler, möglichst weit vom Empfänger entfernt und hier auf die Halterung fĂĽr den Akku geklebt
  • daneben der Funktionschalter mit den blauen Schaltleitungen, die zu einer Verteilerplatine fĂĽhren
  • dabei eine Verteilerplatine fĂĽr den 5-V-Stromkreis
  • darunter, kaum zu sehen die Platine mit dem Schaltregler
  • rechts zwischen Schaltmodul und „FeuerbĂĽchse“ ist der Akku zu sehen.
  • Rechts vom gelben Klebestreifen der Lautsprecher und die LED-Kabel.

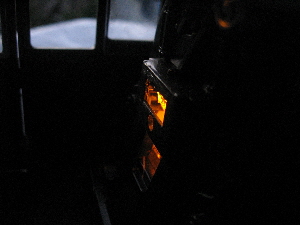

Ein Blick durch das rechte Seitenfenster auf die Feuerimitation.

IMG_9484

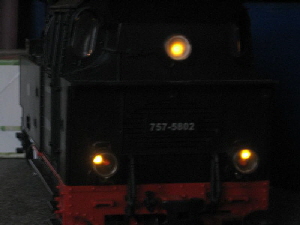

Heck mit Spitzenlichtsignal.

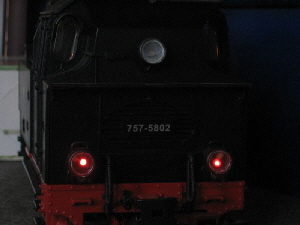

Heck mit Schlusslichter.

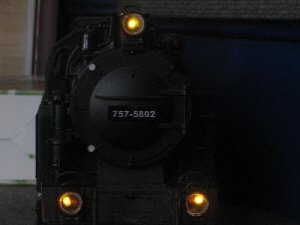

Front mit Spitzenlichtsignal.

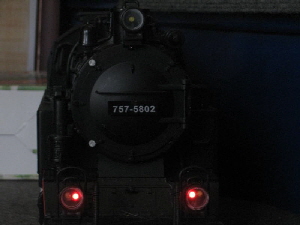

Front mit Schlusslichter

Von den Lichtern ist bei Tageslicht und besonders bei Sonneneinstrahlung kaum etwas zu sehen. Das soll so sein, denn beim groĂźen Vorbild sind tagsĂĽber die Lichter auch kaum sichtbar.

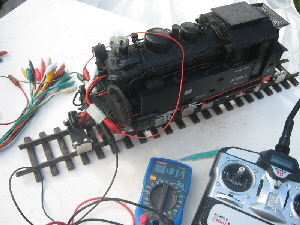

Stromverbrauch

Hier noch einige Daten zum Stromverbrauch:

  • Ruheverbrauch am Akku gemessen bei eingeschalteten Akkustrom: 0,13 A bzw. 130 mA.
  • Stromverbrauch im Stand mit Licht und Verdampfer: 0,36 A.
  • Mittlere Geschwindigkeit je nach Belastung und mit allen eingeschalteten Verbrauchern zwischen 0,8 und 1,2 A. Damit sind 1,5 bis 2 Stunden Betrieb mit einer Akkuladung (2200 mAH) möglich.
  • Der Verbrauch steigt bei Höchstgeschwindigkeit und unter Last (niedergedrĂĽckte Lok auf dem PrĂĽfstand) auf 2,23 A.

Praxistests mit dem Originalakku (NiCd, 7.2 V - 1700 mA):

Test 1 - Höchstgeschwindigkeit mit Personenzug

Die Lok lief in den Abendstunden mit 5 2-Achspersonenwagen (1 Packwagen mit 4 Kohleschleifern, alle anderen Plastikachsen, insgesamt im langjähren Fahrdienst). Dabei waren Licht (Signallicht, Fahrstand, Feuerbüchse) und der Verdampfer eingeschaltet.
Die Lok hatte etwa Höchstgeschwindigkeit (umgerechnet 45 km/h). Nach Fahrtende wurde der Akku nachgeladen und die Ladung notiert.

Ergebnis: 35 min Fahrt, 1495 mA geladen, bis die Lok stehen blieb
Verbrauch demnach 60/35 min * 1495 mA = 2562 mA => 2,6 Ah Stromverbrauch

Test 2 - Mittlere Geschwindigkeit mit Personenzug

Zugzusammenstellung und Einstellungen wie oben, bei mittlerer Geschwindigkeit (ca. 35 km/h beim Vorbild)

45 min Fahrt, 1658 mA geladen, bis die Lok stehen blieb
Verbrauch 60/45 min * 1658 mA = 2210 mA = 2,2 Ah

Test 3 - Mittlere Geschwindigkeit ohne Wagen

Die 99 6001 ohne Wagen bei mittlerer Geschwindigkeit (30 km/h beim Vorbild) bis die Akkuspannung im Betrieb unter 7 V sank (Ausfall der Beleuchtung):

1h 25 min = 85 min Fahrzeit, 1483 mA geladen
Verbrauch demnach 60/85 min * 1483 mA = 1,5 Ah



Mehrere Fernbedienungen sind nicht zwingend notwendig, da man zumeist ohnehin nur eine Lok zur Zeit bedient. Nicht gebrauchte Modell können daher abgestellt und abgeschaltet werden. Ein einzelner 6-Kanal-Empfänger von Planet schlägt nur mit rund 15 - 20 EUR zu Buche. Da lohnt es sich sogar, fĂĽr jeweils 50 EUR das eine oer andere Set aus Sender und Empfänger zu kaufen, um an zwei oder drei  zusätzliche Ferndienungen zu kommen und so echten unabhängigen Mehrzugbetrieb fĂĽr mehrere Spieler anzubieten. Bleibt die Kanalbelegung in der Aufteilung gleich, muss man sich noch nicht einmal umgewöhnen.

Mir macht das Akkufahren Spaß, gerade weil ich nicht vom Zustand der Schienen abhängig bin und weil die Bedienung einfach ist. Vielen Besuchern habe ich den Sender in die Hand gedrückt und die Funktionen kurz erklärt, schon ging es los.

Getriebe korrigieren

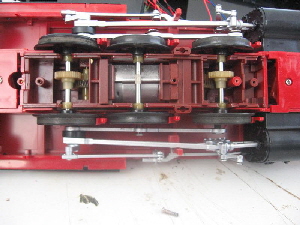

Die ersten Leistungstests zeigten: Die Lok beötigt schon auf dem Rollenstand gut 1,2 A. Der daraufhin ausgebaute Motor brachte es aber nur auf 600 mA. Der Verlust musste durch das Getriebe verursacht werden. Es stellte sich heraus, dass das vordere Zahnrad (im Bild rechts) an der Schraubsockel anlag und so eine erhebliche zusätzliche Reibung verursachte.

Da das Zahnrad auch bei stärkerer Kraftanstrengung nicht auf der Achse verschoben werden konnte, entschloss ich mich, einen Teil des Zahnrads mittels meiner Minibohrmaschine von Proxxon abzuschleifen.

K800_IMG_9099
K800_IMG_9111

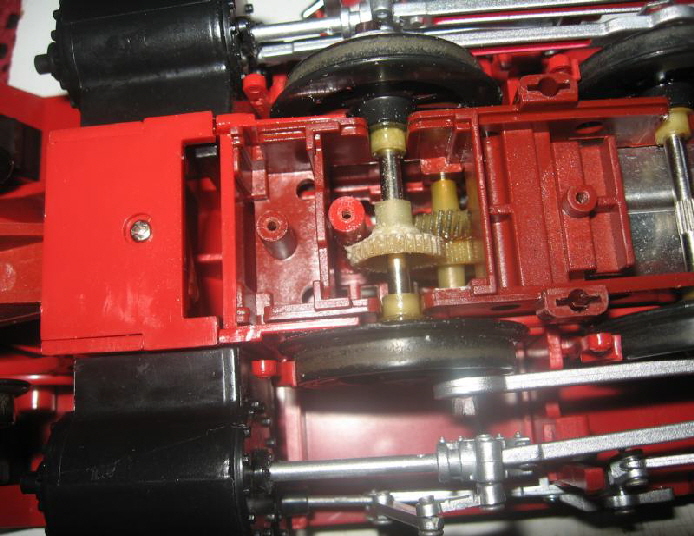

Das Resultat ist hier zu sehen:

Insgesamt ist das ursprünglich 4 mm dicke Zahnrad um knapp 1 mm schmaler geworden. Da aber zwei Achsen angetrieben werden, ist zu hoffen, dass sich dieses nicht negativ auf die Langlebigkeit auswirkt. Vom Sockel wollte ich diesen Millimeter nicht abfräsen, da nur diese und ein weiterer den Motorblock halten.
Danach beträgt der Stromverbrauch der Lok 660 mA, allerdings gemessen nicht auf dem Rollenprüfstand, sondern auf der Seite liegend.

Vor- und Nachläufer

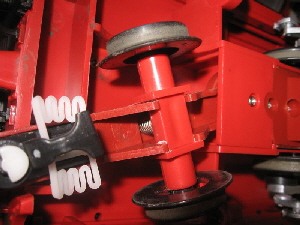

Die Lok hat eine insgesamt sehr niedrige Masse, zum einen durch das Fehlen eines zusätzlichen Gewichts, zum anderen durch die Plastikräder. Im Betrieb fiel mir die schrägen Achsstellungen des Vor- und Nachläufers auf. Die Achsen sind zwar gut und beweglich gelagert, neigen jedoch mangels Masse zum Springen..

K800_IMG_9195
K800_IMG_9196

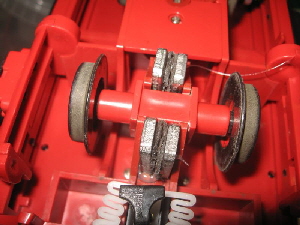

Dem kann leicht mit Ausgleichsgewichten fĂĽr Autofelgen abgeholfen werden:
Jeweils zwei kleine 5g-AusgleichsstĂĽcke passen jeweils vor und hinter die Achsen.

Befestigt habe ich alles mit Heißkleber, da dieser gut zu verarbeiten ist und im Falle eines "Rückbaus" fast rückstandsfrei beseitigt werden kann. Allerdings ist unbedingt darauf zu achten, die Gewichte nicht zu nah an die Achsen zu schieben, damit diese sich weiterhin leicht bewegen lassen. Die seitliche Beweglichkeit wird durch diese Änderung nicht beeinträchtigt. Weiterhin ist auf die Höhe zu achten, damit die Massestücke nicht beim Befahren von Weichen anschlagen oder sich verhaken.

Das Fahrverhalten ist danach ruhiger geworden, die Räder folgen nun den Gleisen und verkanten nicht mehr so leicht.
