Tachowagen
Die “richtige” Geschwindigkeit

Wie schnell darf, wie langsam muss eine Modelllok fahren? Eine Frage, die sich sofort stellt, sobald es um die Einstellung des Geschwindigkeitsreglers geht. Dazu ein kleines Beispiel:

Meine erste Lok im Kindesalter war die E-Lok AEG E1 von LGB. Das gute StĂŒck hat ein kaum untersetztes Getriebe, so dass die Lok munter losraste, als ich den Drehknopf nur wenig betĂ€tigte. Ein dezentes Surren war zu hören und schwoll beim weiteren Aufdrehen zum Heulen an. Letztlich rotierten die RĂ€der derart schnell, dass die Fliehkraft drohte, die kleine zweiachsige Lok aus den R1-Kreis zu werfen. Das war fĂŒr mich so richtig, denn schließlich war es eine E-Lok, die musste doch schneller sein als alle anderen.
SpĂ€ter erfuhr ich dann, dass das  1913 gebaute Vorbild dieser Lok eine Höchstgeschwindigkeit von nur (oder immerhin) 20 km/h hat.

Am einfachsten ist es, die Geschwindigkeit direkt zu messen. Aber fangen wir doch einmal mit etwas ganz handfestem an: dem Tachowagen.

Tachomontage

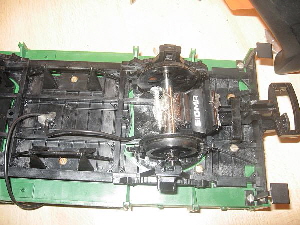

Das Prinzip ist ganz einfach: Man nehme einen Wagen und einen Fahrradtacho, befestige den Magneten an der einen Seite der Achse, ein Ausgleichsgewicht (hier eine Schraube) an der anderen und den Sensor in der NĂ€he der Achse.

Tachowagen1
Tachowagen2

Als Kleber hat sich Heißkleber bewĂ€hrt, der bei einer möglichen Dmontage fast rĂŒckstandsfrei entfernt werden kann und schnell aushĂ€rtet.

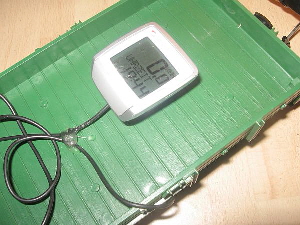

Das Kabel wird am Wagenboden und ĂŒber die Bordwand hinweg gefĂŒhrt und der Tacho ebenfalls mit Heißkleber auf der LadeflĂ€che fixiert

Einstellung des Tachos

Der Tacho kann fĂŒr FahrrĂ€der auf verschiedene Raddurchmesser eingestellt werden. Dazu muss man den Durchmesser der Vorbildradscheibe an der LaufflĂ€che wissen. Dieser wird mit dem Maßstab multipliziert. Wird der Durchmesser im Tacho in Zoll angegeben, muss die Rechnung erweitert, genauer durch 2,54 geteilt werden.

Ein Beispiel: Kunststoffachse von LGB: 31 mm, Maßstab 1:22,5, Ergebnis in Zoll

31 mm x 22,5 / 2,54 = 27,4 Zoll

Das entspricht einem 27-Zoll-Reifen. Bei einem Durchmesser von 31,5 mm kann in NĂ€hrung auch ein 28-Zoll-Fahrradreifen eingestellt werden.

Damit man einen Tacho direkt vom Fahrrad an den Wagen setzten.

Vorbildgeschwindigkeit ohne Tacho errechnen

Mit dem Tachowagen können wir die Geschwindigkeit” direkt ablesen, mit der der Vorbildzug fahren wĂŒrde.

Recht einfach kann man aber auch die Geschwindigkeit errechnen, wenn man die LĂ€nge einer definierten Strecke und die dafĂŒr benötigte Fahrzeit kennt. Eine Stoppuhr mit Sekundenzeiger ist allerdings ein notwendiges Hilfsmittel: Hat man Standardgleise verbaut, kann man die StreckenlĂ€nge errechnen, indem man die GleisstĂŒcke zĂ€hlt, sonst muss gemessen werden.

Die Stundenkilometer errechnen sich aus:

60 / Fahrtdauer in Minuten x LĂ€nge der Strecke in Kilometer
= Vorbildgeschwindigkeit km/h

Zum Beispiel ist der Rundkurs der Kf.K.St.B. etwa 66 m lang, das entspricht (x 22,5) einer Vorbildstrecke von 1,485 km, aufgerundet 1,5 km, damit es sich besser rechnen lÀsst:

2 min Fahrzeit ergibt: 60 / 2 min x 1,5 km = 45 km/h

Alternative Methoden

Zwei Methoden, die maximale Geschwindigkeit nach GefĂŒhl einzustellen, gibt es fĂŒr Dampfloks:

  • Beobachtet man das Fahrwerk, dĂŒrfen sich die Treibstangen so schnell bewegen, wie man diese Bewegung noch eindeutig mit dem Auge erkennen kann.
  • Hört man mittels Soundmodul die KolbenschlĂ€ge, sollten diese bei einer “normalen” Lok auf vier SchlĂ€ge/Radumdrehung eingestellt sein.
    Solange diese vier ZischgerÀusche beim Hören noch einzeln zu erkennen sind, ist die Lok nicht zu schnell.

So erhĂ€lt man zwar nicht die “richtige” Höchstgeschwindigkeit, sie ist aber fĂŒr einen Betrachter plausibel, da sie sich an den technischen Gegebenheiten orientiert.

Korrekturfaktor nach NEM

Die MOROP, der Verband der Modelleisenbahner und Eisenbahnfreunde Europas hat in Zusammenarbeit mit den Modellbahnherstellern einen Normenkatalog erarbeitet, der auch die “Hochstgeschwindigkeit der Modelltriebfahrzeuge” regelt: hier klicken (Stand 2011)

Bei Geschwindigkeitsregler ohne Lastausgleich darf ein Prozentsatz hinzugerechnet werden, um AnhÀngerlasten, Fahrten in Bögen und bergan ausgleichen zu können.
Laut NEM (Normen EuropĂ€ischer Modellbahnen) wird dazu der Mittelwert der Nennspannung eingestellt (Nennspannung = Spannung, mit der die Modellbahn betrieben wird). Die Werte sind nach NenngrĂ¶ĂŸe angegeben (Stand 2011):

NenngrĂ¶ĂŸe

Z

N

TT

H0

S

0

I <

Erhöhung in %

60

50

40

30

20

10

0


Beispiel:

Die eingestellte Geschwindigkeit einer N-Lok kann bis zu 50 % höher liegen als eigentlich laut Vorbild möglich ist. Ein Modell der österreichischen Diesellok 2095 dĂŒrfte daher auch mit (umgerechnet) 75 km/h gefahren werden, selbst wenn fĂŒr das Vorbild eine Höchstgeschwindigkeit von nur 50 km/h gilt.
Das gleiche Lokmodell fĂŒr die Gartenbahn (NenngrĂ¶ĂŸe I oder großer, hier G) sollte sich aber an die korrekt errechnete Geschwindigkeit halten (0 Prozent Erhöhung).

Reale Geschwindigkeiten

Die Höchstgeschwindigkeiten der Lok können sehr unterschiedlich sein. Hier einige Beispiele:

Dampflok

U 2

Feuriger Elias

Stainz 2

Baldwin Mogul

Jahr

1900

1891

1890 - 1892

1862

km/h

35

30

35

50 (?)











Diesellok

Schöma 60

ÖBB 2095.11

EMD F3 AB



Jahr

1965

1958 - 1962

1946 - 1949



km/h

35 (?)

60

105













E-Lok

RhB 6/6 I

AEG E1





Jahr

1921 - 1929

1913





km/h

55

20





Die Werte sind recht unterschiedlich und abhÀngig von Bauart, Baujahr und Einsatzzweck.

Fazit

Wer aufmerksam die obigen Formeln gelesen hat, dem mag aufgefallen sein, dass ich durchaus gerundet habe. Zum einen erlaubt die Rundung eine einfachere Berechnung, zum anderen ist ein krummes Ergebnis, womöglich mit Komma und Nachkommastellen nicht wirklich förderlich, denn man wĂŒrde den Unterschied nicht bemerken, abgesehen davon kann man so genau auch nicht messen.

Daher sehe ich die Modellgeschwindigkeit nur als ein Hilfsmittel an, um die ZĂŒge mit ihren unterschiedlichen technischen Möglichkeiten einzuordnen, damit die EMD F3 nicht von der AEG E1 ĂŒberholt wird, um wieder auf das eingangs erwĂ€hnte Beispiel zurĂŒck zukommen.

Auf welchem Weg man dann zum Ziel kommt (Nachmessen, AbschĂ€tzen), ist nicht entscheidend, denn man soll den Spaß nicht aus dem Auge verlieren.
